Характеристики
• для 12В - 12,6 - 12,8В;
• для 6В - 6,35-6,4В;
• для 4В - 4,25-4,3В.
12
- AGM - отсутствует свободный электролит. Он находится в стекловолокне сепаратора, активнее участвует в электрохимических процессах.
- EFB - в сравнении с обычными батареями, имеют утолщенные решетки из свинца; конверт-сепараторы; армирующее волокно, предотвращающие осыпание активной массы.
- Ca/Ca - технология производства пластин с добавлением кальция с целью уменьшения саморазряда и увеличения значений пусковых токов.
- GEL - электролит используется в абсорбированном гелеобразном состоянии. Такие АКБ не боятся вибраций и установки в различном положении на транспортном средстве.
- Sb/Ca - в отрицательные электроды добавляется кальций, а в положительные – сурьма.
- Sb/Sb - добавление сурьмы и в отрицательные электроды, и в положительные. Устаревшая технология.
WET (SLI) - общее обозначение для аккумуляторных батарей со свободным жидким электролитом.
Описание
Аккумуляторные батареи CSB серии HR - батареи большой мощности со сроком службы в буферном режиме до 5 лет при температуре 25 °С или до 260 циклов до 100% разряда при работе в циклическом режиме. Их используют в качестве резервного питания промышленного оборудования, источниках бесперебойного питания (UPS), системах охранной и пожарной сигнализации, портативном измерительном оборудовании, электроприборах и другом оборудовании.

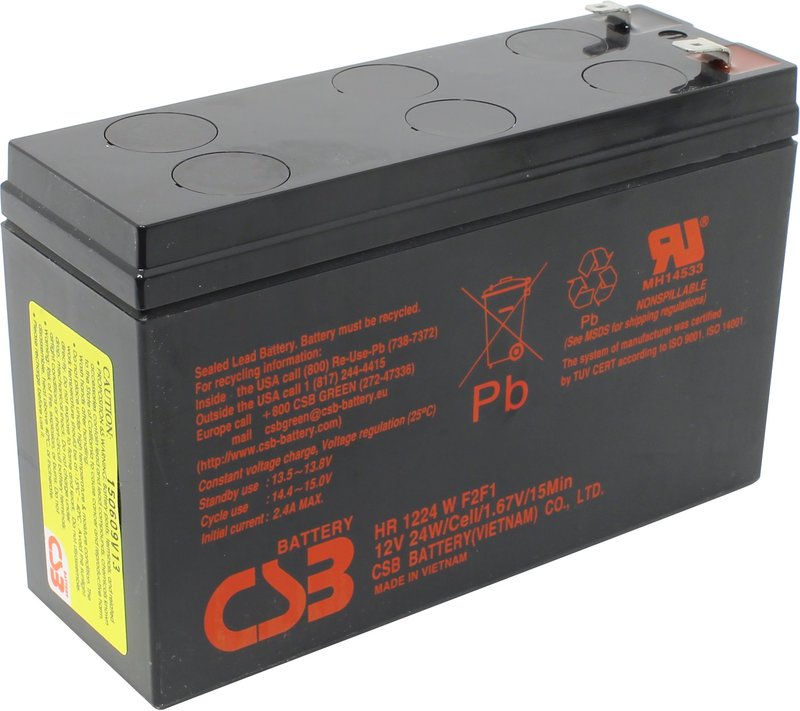

Аккумулятор CSB HR1224W с высокой энергоемкостью. Особенная кристаллическая решетка электродов позволила увеличить на 20% отдаваемую мощность по сравнению с батареями других серий. Она разработана для эксплуатации в режиме высоких токов разряда при коротком времени разряда. Срок службы более 5 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде.
Разряд постоянным током: А (25°С)
| Uк / Tразряда | 2 мин | 4 мин | 5 мин | 6 мин | 8 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 60 мин | 90 мин |
| 1.60 В | 47.5 | 33.0 | 29.0 | 26.1 | 22.0 | 18.9 | 14.0 | 11.0 | 7.95 | 5.54 | 4.29 | 3.43 |
| 1.67 В | 44.1 | 31.1 | 27.4 | 24.7 | 21.0 | 18.0 | 13.5 | 10.6 | 7.76 | 5.42 | 4.20 | 3.34 |
| 1.70 В | 42.7 | 30.3 | 26.7 | 24.0 | 20.5 | 17.6 | 13.2 | 10.5 | 7.67 | 5.35 | 4.15 | 3.30 |
| 1.75 В | 40.5 | 28.8 | 25.4 | 23.0 | 19.8 | 17.0 | 12.8 | 10.2 | 7.56 | 5.29 | 4.10 | 3.26 |
| 1.80 В | 38.4 | 27.4 | 24.4 | 22.2 | 19.1 | 16.4 | 12.5 | 10.0 | 7.49 | 5.23 | 4.06 | 3.22 |
| 1.85 В | 36.4 | 26.0 | 23.3 | 21.3 | 18.5 | 16.0 | 12.1 | 9.84 | 7.44 | 5.21 | 4.04 | 3.19 |
Разряд постоянной мощностью: ВТ/БЛОК (25°С)
| Uк / Tразряда | 2 мин | 4 мин | 5 мин | 6 мин | 8 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 60 мин | 90 мин |
| 1.60 В | 570 | 396 | 348 | 313 | 264 | 228 | 168 | 132 | 95.4 | 66.5 | 51.5 | 41.2 |
| 1.67 В | 529 | 373 | 329 | 297 | 251 | 217 | 162 | 128 | 92.9 | 64.9 | 50.3 | 40.2 |
| 1.70 В | 512 | 363 | 320 | 289 | 246 | 212 | 159 | 126 | 92.1 | 64.4 | 49.9 | 39.7 |
| 1.75 В | 486 | 346 | 306 | 277 | 238 | 204 | 154 | 123 | 90.8 | 63.5 | 49.3 | 39.2 |
| 1.80 В | 461 | 329 | 293 | 266 | 229 | 197 | 149 | 121 | 89.9 | 62.9 | 48.8 | 38.8 |
| 1.85 В | 437 | 314 | 281 | 256 | 219 | 187 | 144 | 119 | 89.2 | 62.5 | 48.5 | 38.6 |
| Номинальное напряжение: |
12 В (6 элементов на блок)
|
| Ёмкость: |
24 Вт/Эл при 15-мин. разряде до U кон. - 1.67 В/Эл при 25 °С
|
| Вес: |
1.95 кг
|
| Максимальный ток разряда: |
100/130 A (5 сек)
|
| Внутреннее сопротивление: |
20.6 мОм
|
| Диапазон рабочих температур: |
разряд: от -15 °С до +50 °С заряд: от -15 °С до +40 °С хранение: от -15 °С до +40 °С
|
| Ток короткого замыкания: |
260 А
|
| Номинальная рабочая температура: |
25 °С
|
| Напряжение подзаряда: |
13.5 - 13.8 В при 25 °С
|
| Максимальный ток заряда: |
2.4 A
|
| Напряжение заряда в режиме выравнивания: |
14.4 - 15.0 В при 25 °С
|
| Саморазряд: |
Менее 10% за 90 дней. Можно хранить без подзаряда более 6 месяцев при +25 °C
|
| Выводы: |
F1 / F2 - Faston Tab 187 / 250
|
| Материал корпуса: |
ударопрочный, износостойкий ABS (UL94-HB)
|
| Длина: |
150.9 ± 2.0
|
| Ширина: |
51.0 ± 1.0
|
| Высота: |
94.3 ± 1.0
|
| Высота (с клеммами): |
98.6 ± 1.0
|
